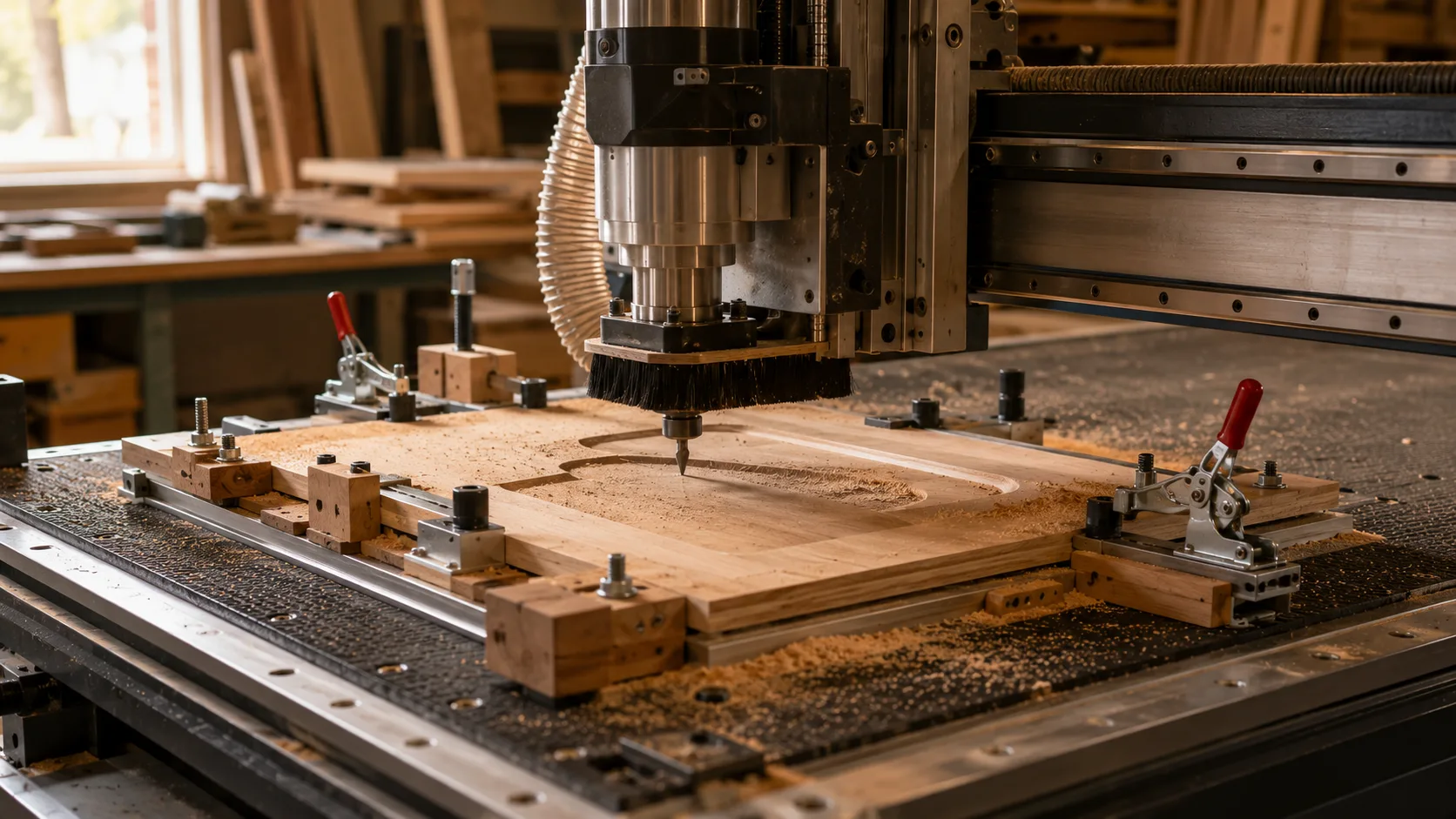

Ahşap CNC router bağlama aparatı, işlenecek ahşap veya panel malzemenin kesim, kanal açma, delme, oyma ve yüzey işleme sırasında makine tablası üzerinde sabit kalmasını sağlayan ekipmanların genel adıdır. CNC router makinesinde kesim kalitesi yalnızca spindle gücü, takım kalitesi veya yazılım ayarıyla belirlenmez. Parça doğru bağlanmamışsa en iyi takım bile temiz sonuç vermez.
MDF, kontrplak, suntalam, masif ahşap, lamine panel ve dekoratif levha gibi malzemeler işlenirken parça üzerinde kesme kuvveti oluşur. Bu kuvvet parça hareketine, titreşime, ölçü kaçmasına, takım kırılmasına veya yüzey bozulmasına neden olabilir. Bu yüzden ahşap CNC router bağlama aparatları, üretimde küçük görünen ama sonucu doğrudan etkileyen en önemli yardımcı ekipmanlardan biridir.
Ahşap CNC Router Bağlama Aparatı Ne İşe Yarar?
Bağlama aparatının temel görevi, iş parçasını makine tablası üzerinde güvenli şekilde tutmaktır. Parça ne kadar sağlam tutulursa kesim o kadar kontrollü ilerler. Özellikle tam kesim yapılan işlerde, takım parçanın çevresini tamamen döndüğünde iş parçası serbest kalabilir. Eğer parça kesim sırasında oynarsa kenar kalitesi bozulur, ölçü kaçar ve operatör için güvenlik riski oluşur.
Doğru bağlama aparatı kullanıldığında parça tabla üzerinde kaymaz, kalkmaz ve kesim hattında titreşim azalır. Bu durum hem yüzey kalitesini iyileştirir hem de takım ömrünü uzatır. Aynı zamanda üretimde tekrar edilebilirlik sağlar. Özellikle mobilya, kapak, raf, dolap gövdesi ve dekoratif panel üretiminde aynı parçanın defalarca aynı ölçüde çıkması için sağlam bağlama sistemi gerekir.
- Parçanın kesim sırasında hareket etmesini önler.
- Ölçü hassasiyetini korumaya yardımcı olur.
- Takım kırılması ve yüzey bozulması riskini azaltır.
- Küçük parçaların güvenli işlenmesini sağlar.
- Seri üretimde parça değişimini hızlandırır.
- Vakum tabla veya mekanik kelepçe ile üretim düzeni kurar.
- Operatör güvenliğine katkı sağlar.
En Çok Kullanılan CNC Router Bağlama Aparatları
Ahşap CNC router makinelerinde tek bir bağlama yöntemi her iş için yeterli değildir. Büyük levha kesiminde vakum tabla daha pratik olabilirken, küçük masif parçalarda kelepçe veya özel jig daha güvenli olabilir. Bazı işlerde vida, bazı işlerde T-track kelepçe, bazı işlerde vakum pod veya yandan baskı aparatı tercih edilir.
- T-track ve T-slot kelepçeler
- Üstten baskı kelepçeleri
- Yandan bağlama aparatları
- Cam clamp ve wedge clamp sistemleri
- Toggle clamp yani mandallı kelepçeler
- Vakum tabla ve vakum pod sistemleri
- Gasket yani vakum conta aparatları
- Özel jig ve fixture sistemleri
- Vida, plastik çivi ve tab destekli bağlama
- Bant ve yapıştırıcı destekli geçici sabitleme yöntemleri
Burada önemli olan, bağlama yöntemini iş parçasına göre seçmektir. Büyük ve düz MDF levhada vakum iyi sonuç verebilir. Eğri, bombe yapmış veya küçük yüzey alanına sahip parçada ise vakum tek başına yeterli olmayabilir. Böyle durumlarda mekanik kelepçe, tab bırakma, yandan sıkma veya özel fikstür kullanmak daha güvenli olabilir.
T-Track ve T-Slot Kelepçe Sistemleri
T-track ve T-slot sistemleri, CNC router tablasına yerleştirilen kanallar üzerinden kelepçe bağlamaya yarar. Bu sistemlerde kelepçeler kanal içinde hareket ettirilebilir ve farklı ölçülerdeki iş parçalarına göre ayarlanabilir. Özellikle atölye tipi CNC router makinelerinde pratik ve esnek bir bağlama çözümüdür.
T-track kelepçeler genellikle MDF, kontrplak, masif ahşap ve küçük-orta boy panellerin sabitlenmesinde kullanılır. Avantajı, hızlı ayarlanabilmesi ve farklı parça ölçülerine uyum sağlamasıdır. Ancak kelepçelerin takım yolu üzerinde kalmaması gerekir. CNC router ucu kelepçeye çarparsa takım kırılabilir, iş parçası bozulabilir veya makine zarar görebilir.
Bu nedenle T-track kullanılan işlerde kesim dosyası hazırlanırken kelepçe yerleri düşünülmelidir. Operatör, kelepçeyi yalnızca parçayı tutacak yere değil, aynı zamanda takımın ulaşmayacağı güvenli bölgeye yerleştirmelidir. Düşük profilli kelepçeler bu konuda daha avantajlıdır çünkü takım yoluna girme ihtimali daha düşüktür.
Üstten Baskı Kelepçeleri
Üstten baskı kelepçeleri, iş parçasını yukarıdan aşağıya doğru bastırarak tabla üzerinde sabitler. Özellikle kontrplak veya masif ahşap gibi hafif eğilme yapmış malzemelerde parçayı spoilboard yüzeyine bastırmak için kullanılabilir. Parçanın tabla ile temasını artırdığı için kesim sırasında titreşimi azaltmaya yardımcı olur.
Bu yöntemin dikkat edilmesi gereken tarafı, kelepçenin parça üzerinde yükselti oluşturmasıdır. Yani takım yolu iyi planlanmazsa router ucu kelepçeye çarpabilir. Bu yüzden üstten baskı kelepçeleri daha çok kenar boşluğu olan, takım yolunun net görüldüğü veya tam kesim yapılmayacak işlerde tercih edilmelidir.
Üstten baskı sistemi güçlüdür, fakat her iş için en hızlı yöntem değildir. Seri üretimde sık sık parça değiştirilecekse operatörün kelepçeleri sürekli söküp takması zaman kaybı oluşturabilir. Bu durumda yandan bağlama veya vakum tabla daha verimli olabilir.
Yandan Bağlama ve Cam Clamp Sistemleri
Yandan bağlama aparatları, parçayı üstten bastırmak yerine yan yüzeyden sıkıştırır. Bu yöntemin en büyük avantajı, parça üst yüzeyinde kelepçe bulunmamasıdır. Böylece takımın kelepçeye çarpma riski azalır ve üst yüzey tamamen işlenebilir hale gelir.
Cam clamp, eksantrik yapılı döner sıkma aparatıdır. Parça bir referans çitine veya dayama kenarına yaslanır, cam clamp çevrilerek parçaya yandan basınç uygulanır. Bu sistem özellikle aynı ölçüde çok sayıda parça işlenecekse pratik olur. Parça yerleştirilir, sıkılır, işlenir ve hızlıca çıkarılır.
Yandan bağlama sistemleri düz ve düzgün kenarlı parçalar için oldukça kullanışlıdır. Ancak eğri, bombe yapmış veya tabla ile tam temas etmeyen parçaları düzleştirme konusunda üstten baskı kadar etkili değildir. Bu yüzden malzemenin formu ve işleme tipi dikkate alınmalıdır.
Vakum Tabla ile Bağlama
Vakum tabla, ahşap CNC router makinelerinde özellikle büyük levha malzemeleri hızlı şekilde sabitlemek için kullanılan profesyonel bir bağlama yöntemidir. Vakum sistemi, parça altında hava basıncı farkı oluşturarak malzemeyi tabla yüzeyine bastırır. MDF, suntalam, kontrplak ve lamine panel gibi geniş yüzeyli malzemelerde oldukça pratik sonuç verir.
Vakum tabla kullanılan üretimde parça üstünde kelepçe bulunmadığı için takım yolu daha serbest olur. Operatör büyük levhayı tablaya yerleştirir, vakumu açar ve kesim başlar. Bu yöntem özellikle panel mobilya, kapak, raf, dolap gövdesi ve nesting üretim için uygundur.
Ancak vakum tabla her parçada aynı gücü vermez. Küçük parçaların yüzey alanı az olduğu için vakum tutuşu zayıflayabilir. Ayrıca parçanın altında hava kaçağı varsa, spoilboard çok yıpranmışsa veya kullanılmayan vakum bölgeleri açık kalmışsa tutuş gücü düşer. Bu nedenle vakum tabla tek başına değil, doğru spoilboard, doğru conta ve doğru zon yönetimiyle birlikte düşünülmelidir.
Vakum Pod, Vakum Cup ve Gasket Sistemleri
Vakum pod ve vakum cup sistemleri, parçayı belirli noktalardan vakumla tutan aparatlardır. Bu sistemler özellikle parçanın tamamını tabla üzerine yatırmak yerine belirli bölgelerden kaldırarak veya özel fikstür içinde sabitleyerek işlem yapmak için kullanılır. Ahşap kapak, küçük panel, özel form parça ve tekrar eden işler için avantaj sağlayabilir.
Gasket yani vakum contası, hava kaçağını azaltmak için kullanılan önemli bir sarf ve bağlama elemanıdır. Contalar tabla kanallarına veya özel fikstür çevresine yerleştirilir. Amaç, vakumun sadece iş parçasının altında yoğunlaşmasını sağlamaktır. Conta ezilmiş, kopmuş veya kanal ölçüsüne uygun değilse vakum kaçağı olur ve parça yeterince sağlam tutulmaz.
Vakum aparatlarında en önemli konu sızdırmazlıktır. Tabla yüzeyi, spoilboard, parça altı, contalar, hortumlar ve pompa birlikte çalışır. Bu zincirin bir noktasındaki kaçak, tüm sistemin tutuş gücünü düşürebilir.
Özel Jig ve Fixture Kullanımı
Jig ve fixture, belirli bir parçayı tekrar tekrar aynı konumda bağlamak için hazırlanan özel tutucu düzendir. Seri üretimde çok faydalıdır. Örneğin aynı kapak üzerine sürekli aynı delik, kanal veya oyma işlemi yapılacaksa her seferinde ölçü almak yerine parça özel bir fikstüre oturtulur.
Bu yöntem üretimde hız kazandırır ve hata payını azaltır. Parça her defasında aynı dayama noktasına oturduğu için sıfırlama, hizalama ve ölçü kontrolü daha kolay olur. Ahşap CNC router’da fikstür kullanımı özellikle küçük parçalar, özel şekilli parçalar, tekrar eden delik operasyonları ve hassas işlerde önemlidir.
İyi tasarlanmış bir jig, parçayı hem güvenli tutmalı hem de takım yolunu engellememelidir. Ayrıca talaş birikimi, vakum kaçağı, sökme-takma hızı ve operatör kullanım kolaylığı da düşünülmelidir.
Küçük Parçaları Bağlarken Dikkat Edilmesi Gerekenler
Küçük parçalar CNC router’da en fazla dikkat isteyen işlerden biridir. Parça küçükse vakum tutuş alanı az olur. Takım son konturu kestiğinde parça serbest kalabilir ve hareket edebilir. Bu durum hem parçayı bozabilir hem de takım için risk oluşturabilir.
Küçük parçalar için tab bırakma, onion skin yöntemi, çift taraflı bant, özel fikstür, düşük paso ile kesim veya mekanik destek kullanılabilir. Tab yöntemi, parçanın ana levhaya küçük bağlantılarla bağlı kalmasını sağlar. Kesim bittikten sonra bu bağlantılar temizlenir. Onion skin yönteminde ise parçanın en alt kısmında çok ince bir tabaka bırakılır ve parça kesim sonunda elle ayrılır.
Çift taraflı bant veya maskeleme bandı + uygun yapıştırıcı yöntemi bazı küçük işlerde pratik olabilir; ancak yüzey temizliği, sökme işlemi ve parçada iz bırakma ihtimali dikkate alınmalıdır. Seri üretimde ise özel jig veya vakum fikstür daha düzenli sonuç verir.
Doğru Bağlama Aparatı Nasıl Seçilir?
Ahşap CNC router bağlama aparatı seçerken önce işin türü belirlenmelidir. Büyük levha mı kesilecek, küçük dekoratif parça mı işlenecek, masif ahşap mı kullanılacak, tam kesim mi yapılacak, yüzey oyma mı yapılacak? Bu soruların cevabı bağlama yöntemini doğrudan etkiler.
- Büyük MDF ve kontrplak levhalar için vakum tabla avantajlıdır.
- Küçük parçalar için jig, tab, yandan bağlama veya ek kelepçe gerekebilir.
- Masif ahşapta eğrilik varsa üstten baskı kelepçesi işe yarayabilir.
- Seri üretimde hızlı sökülüp takılan fixture sistemleri daha verimlidir.
- Üst yüzey tamamen işlenecekse yandan bağlama daha uygun olabilir.
- Tam kesim yapılacaksa takım yoluna kelepçe girmemelidir.
- Vakum kullanılacaksa spoilboard ve conta durumu kontrol edilmelidir.
Yanlış bağlama aparatı üretimde zaman kaybettirir. Daha da önemlisi, parça hareket ettiği için ölçü hatası ve güvenlik riski oluşturur. Bu yüzden bağlama yöntemi, kesim programının bir parçası olarak düşünülmelidir.
Bağlama Aparatlarında Güvenlik
CNC router’da güvenli bağlama, yalnızca parçanın sabit durması anlamına gelmez. Kelepçelerin, vidaların, dayamaların ve aparatlar üzerindeki metal parçaların takım yolundan uzak olması gerekir. Program başlamadan önce takım yolu, kesim derinliği ve bağlantı noktaları kontrol edilmelidir.
Parça gevşek bağlanırsa kesim sırasında fırlayabilir. Kelepçe takım yoluna girerse uç kırılabilir veya makine hasar görebilir. Bu nedenle operatör, her işten önce bağlama noktalarını gözden geçirmeli ve gerekiyorsa kuru simülasyon veya boşta hareket kontrolü yapmalıdır.
Ahşap işleme sırasında oluşan talaş ve toz da bağlama performansını etkiler. Tabla üzerinde biriken talaş, parçanın tam oturmasını engelleyebilir. Vakum delikleri veya kanalları tıkanırsa tutuş gücü düşer. Bu yüzden bağlama aparatları kadar tabla temizliği ve toz emiş sistemi de önemlidir.
İkinci El Bağlama Aparatı Alırken Nelere Bakılmalı?
İkinci el ahşap CNC router bağlama aparatı alınırken ürünün fiziksel durumu dikkatle kontrol edilmelidir. Kelepçe gövdelerinde çatlak, eğilme veya diş sıyırması varsa güvenli tutuş sağlanamayabilir. T-track somunları, cıvatalar, baskı ayakları ve hareketli parçalar sağlam olmalıdır.
- Kelepçede eğilme veya kırık var mı?
- Cıvata ve somun dişleri sağlam mı?
- T-track bağlantıları makine tablasına uygun mu?
- Vakum contalarında ezilme, kopma veya sertleşme var mı?
- Vakum pod yüzeyi düzgün mü?
- Hortum ve rekorlarda hava kaçağı var mı?
- Jig veya fixture ölçüleri yapılacak işe uygun mu?
- Metal parçalar paslı veya gevşek mi?
Ucuz ama yıpranmış bir bağlama aparatı, üretimde daha büyük maliyet çıkarabilir. Özellikle yüksek devirli CNC router makinelerinde güvenli tutuş her zaman öncelikli olmalıdır.
