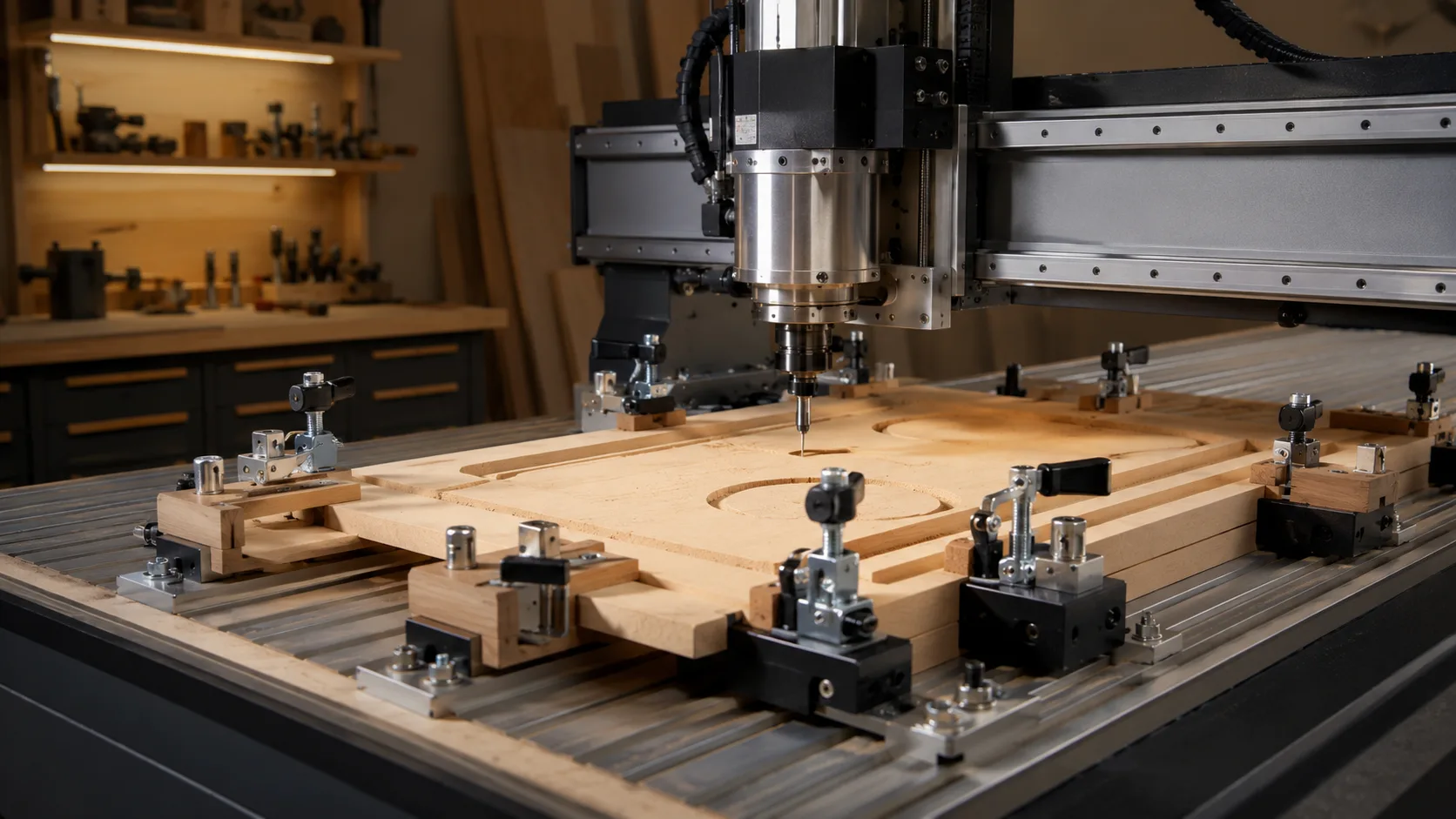

Ahşap CNC router bağlantı aparatı, makine üzerinde kullanılan yardımcı sistemlerin birbirine doğru, güvenli ve verimli şekilde bağlanmasını sağlayan ekipmanların genel adıdır. Bu aparatlar; vakum tabla bağlantıları, toz emiş hortumu adaptörleri, T-slot profil bağlantı elemanları, spindle ve takım tutucu bağlantıları, kablo taşıyıcı parçaları, hortum rekorları, kelepçeler, redüksiyonlar ve mekanik montaj parçaları gibi farklı ürün gruplarını kapsar.

Ahşap CNC router makinelerinde yalnızca kesici takım veya spindle gücü önemli değildir. Makinenin etrafındaki bağlantı sistemi de üretim kalitesini doğrudan etkiler. Vakum hortumu doğru bağlanmazsa tabla tutuşu düşer, toz emiş adaptörü uyumsuzsa talaş dışarı yayılır, kablo taşıyıcı düzgün kurulmazsa kablo kırılması yaşanabilir, takım tutucu bağlantısı sağlıklı değilse kesim sırasında salgı ve titreşim oluşabilir.

Bu nedenle bağlantı aparatları, küçük yardımcı parçalar gibi görünse de CNC router sisteminin düzenli çalışması için kritik ekipmanlardır. Özellikle MDF, kontrplak, suntalam, masif ahşap ve panel mobilya üretimi yapan işletmelerde doğru bağlantı parçaları hem makine performansını hem de operatör güvenliğini artırır.

Ahşap CNC Router Bağlantı Aparatı Ne İşe Yarar?

Bağlantı aparatlarının temel görevi, CNC router üzerinde kullanılan farklı parçaları ve yardımcı sistemleri sağlam şekilde bir araya getirmektir. Makinede vakum sistemi, toz emiş sistemi, hareketli kablo hattı, takım tutucu, profil bağlantıları ve yardımcı montaj parçaları birlikte çalışır. Bu parçalar arasında uyum olmazsa makine verimli çalışmaz.

Örneğin vakum tabla sisteminde hortum, manifold, vana, rekor, quick connector ve conta gibi parçalar doğru bağlanmalıdır. Toz emiş sisteminde ise hortum çapı, adaptör, Y bağlantı, kelepçe ve dust shoe uyumu önemlidir. T-slot bağlantı aparatlarında somun, cıvata, köşe bağlantı ve profil kanalı ölçüsü birbirine uygun olmalıdır.

  • Vakum sisteminin kaçaksız çalışmasına yardımcı olur.
  • Toz emiş hattının makineye doğru bağlanmasını sağlar.
  • Kablo ve hortumların düzenli taşınmasına katkı verir.
  • Spindle, pens ve takım tutucu bağlantı güvenliğini destekler.
  • T-slot profil ve yardımcı aparatların montajını kolaylaştırır.
  • Makine çevresinde düzenli ve güvenli çalışma alanı oluşturur.
  • Bakım ve parça değişim süreçlerini pratik hale getirir.

Bağlantı Aparatı ile Bağlama Aparatı Arasındaki Fark

Ahşap CNC router kategorilerinde bağlantı aparatı ile bağlama aparatı sık karıştırılır. Bağlama aparatı, işlenecek parçayı tabla üzerinde sabitlemek için kullanılır. Kelepçe, vakum pod, cam clamp, fixture ve jig gibi ürünler bağlama aparatıdır. Bağlantı aparatı ise makinenin sistem parçalarını birbirine bağlayan yardımcı elemanları ifade eder.

Yani bir kelepçe iş parçasını tutuyorsa bağlama aparatı sayılır. Fakat bir hortum adaptörü vakum hattını tablaya bağlıyorsa, bir T-slot somunu profili sabitliyorsa veya bir drag chain kabloları düzenli taşıyorsa bu ürün bağlantı aparatı olarak değerlendirilir.

Bu ayrım doğru ürün seçimi için önemlidir. Çünkü üretici veya satıcı ilanlarında “bağlantı aparatı” adı altında hortum rekoru, profil köşebenti, kablo taşıyıcı ucu, dust collector adaptörü, vakum bağlantısı veya takım tutucu bağlantı parçası bulunabilir.

Vakum Tabla Bağlantı Aparatları

Ahşap CNC router makinelerinde vakum tabla, MDF, kontrplak ve panel malzemeleri tabla üzerinde tutmak için kullanılır. Ancak vakum sisteminin etkili çalışması için bağlantı hattının doğru kurulması gerekir. Hortum çapı, rekor tipi, vana, manifold, hızlı bağlantı aparatı ve conta uyumu vakum performansını doğrudan etkiler.

Vakum sisteminde hava kaçağı varsa parça tabla üzerinde yeterince sağlam tutulmaz. Bu durum özellikle küçük parçaların kesiminde, tam kontur kesimlerinde ve nesting üretimde sorun çıkarabilir. Parça hareket ederse ölçü kaçar, kenar bozulur veya takım zarar görebilir.

  • Vakum hortumu
  • Barbed hose fitting yani tırtıklı hortum rekoru
  • Quick connector yani hızlı bağlantı aparatı
  • T bağlantı ve Y bağlantı parçaları
  • Reducer yani çap düşürücü adaptör
  • Mini ball valve ve vana bağlantıları
  • Hose clip yani hortum kelepçesi
  • Manifold bağlantı elemanları
  • Vakum switch ve basınç kontrol bağlantıları
  • Sızdırmazlık contaları ve sealing plug parçaları

Vakum bağlantı aparatı seçerken makinenin vakum çıkışı, pompa kapasitesi, hortum iç çapı ve tabla yapısı birlikte değerlendirilmelidir. Büyük çaplı hortum gereken yerde dar adaptör kullanmak akışı kısıtlayabilir. Gevşek kelepçe veya uyumsuz rekor ise kaçak oluşturabilir. Bu yüzden bağlantı parçaları yalnızca “takılabiliyor mu?” diye değil, “sistemin emiş gücünü düşürüyor mu?” diye de kontrol edilmelidir.

Toz Emiş Bağlantı Aparatları

Ahşap CNC router makinelerinde talaş ve ince ahşap tozu sürekli oluşur. Bu tozu kontrol etmek için dust shoe, toz emiş hortumu, adaptör, redüksiyon, kelepçe, Y bağlantı ve filtre hattı birlikte çalışır. Bu sistemdeki bağlantı aparatları doğru seçilmezse emiş zayıflar ve talaş kesim bölgesinden yeterince uzaklaşmaz.

Toz emiş bağlantılarında en sık karşılaşılan sorun çap uyumsuzluğudur. Makinedeki dust shoe çıkışı 100 mm olabilir, kullanılan hortum farklı çapta olabilir veya atölyedeki toz toplama sistemi başka ölçüde girişe sahip olabilir. Bu durumda reducer, step adapter veya özel geçiş aparatı gerekir.

  • Dust shoe hortum adaptörü
  • Toz emiş hortumu bağlantı rekoru
  • Y bağlantı ve T bağlantı parçaları
  • Reducer ve step adapter
  • Hortum kelepçeleri
  • Blast gate bağlantıları
  • Flanş bağlantı aparatları
  • Filtre ve dust collector giriş adaptörleri
  • Hortum askı ve taşıma bağlantıları

İyi kurulmuş bir toz emiş bağlantısı, üretim alanını daha temiz tutar ve kesim kalitesini destekler. Talaş kesim hattından uzaklaştırıldığında takım daha rahat çalışır, yanık izi riski azalır ve operatör kesim bölgesini daha net takip edebilir. Ayrıca ahşap tozunun makine kızaklarına, elektronik bölümlere ve hareketli parçalara yayılması da azalır.

T-Slot ve Profil Bağlantı Elemanları

Birçok CNC router makinesinde alüminyum profil, T-slot kanal veya yardımcı tabla sistemleri bulunur. Bu sistemlerde bağlantı için T somun, T cıvata, köşe bağlantı, bağlantı plakası, kanal somunu ve özel profil bağlantı elemanları kullanılır. Bu parçalar hem makine yardımcı ekipmanlarının montajında hem de aksesuarların tabla üzerine sabitlenmesinde işe yarar.

T-slot bağlantı elemanlarının avantajı ayarlanabilir olmalarıdır. Profil kanalı içinde hareket ettirilerek farklı pozisyonlara alınabilir. Böylece sensör, aparat, küçük fikstür, yan dayama, hortum taşıyıcı, kablo destek parçası veya yardımcı tabla elemanı kolayca bağlanabilir.

  • T-slot somun
  • Drop-in nut ve slide-in nut
  • T bolt ve hammer head bolt
  • Köşe bağlantı aparatı
  • Bağlantı plakası
  • Profil kanal kapağı
  • Ayar pulu ve rondela
  • Montaj braketi
  • Yan dayama ve referans bağlantıları

Bu bağlantı parçalarında kanal ölçüsü çok önemlidir. Slot 6, slot 8 veya slot 10 gibi farklı kanal yapıları olabilir. Yanlış somun veya cıvata seçildiğinde bağlantı sağlam olmaz. Ayrıca titreşimli çalışan CNC router makinelerinde bağlantıların zamanla gevşememesi için uygun sıkma, rondela ve düzenli kontrol gerekir.

Spindle, Pens ve Takım Tutucu Bağlantıları

Ahşap CNC router makinelerinde kesici takımın spindle’a doğru bağlanması hassasiyet açısından çok önemlidir. Pens, pens somunu, takım tutucu ve spindle koniği bu bağlantının temel parçalarıdır. Bu gruptaki bağlantı hataları doğrudan kesim kalitesini etkiler.

Pens kirli, aşınmış veya yanlış ölçüdeyse takım düzgün merkezlenmez. Bu durumda kesici uç salgılı döner. Salgı arttığında yüzeyde dalgalanma, takım ömründe kısalma, kenarda çapak ve ölçü sapması görülebilir. Bu nedenle spindle bağlantı aparatları düzenli temizlenmeli ve doğru takım ölçüsüyle kullanılmalıdır.

  • ER pens
  • Pens somunu
  • ISO30, HSK veya BT takım tutucu
  • Spindle taper bağlantı yüzeyi
  • Takım sıkma anahtarı
  • Tork anahtarı
  • Takım ölçme ve sıfırlama aparatları
  • ATC takım tutucu bağlantı parçaları

Takım takılırken kesici ucun şaft çapı ile pens ölçüsü aynı olmalıdır. 6 mm takım 6 mm pensle, 8 mm takım 8 mm pensle kullanılmalıdır. Takım şaftı yeterli derinlikte tutulmalı, kesici ağız pens içine girmemelidir. Temiz ve doğru bağlanan takım, daha stabil kesim ve daha uzun takım ömrü sağlar.

Kablo Taşıyıcı ve Hareketli Hat Bağlantıları

CNC router makinelerinde eksenler hareket ederken kabloların ve bazı hortumların güvenli şekilde taşınması gerekir. Drag chain yani kablo taşıyıcı sistemler, kabloları dağınık halde bırakmadan kontrollü bir hareket hattı içinde taşır. Bu sistemlerde uç bağlantı aparatları, sabitleme ayakları, zincir baklaları ve bağlantı plakaları önemlidir.

Kablo taşıyıcı doğru seçilmezse kablolar fazla bükülebilir, sürtünebilir veya zamanla kırılabilir. Özellikle spindle kablosu, sensör kabloları, limit switch bağlantıları, vakum veya hava hortumları hareketli eksenlerde düzenli taşınmalıdır.

  • Drag chain yani kablo taşıyıcı zincir
  • End connector yani uç bağlantı parçası
  • Kablo sabitleme braketi
  • Hareketli eksen bağlantı plakası
  • Kablo rakoru
  • Spiral kablo koruma hortumu
  • Hortum ve kablo ayırıcı parçalar

Drag chain seçiminde iç genişlik, bükülme yarıçapı, taşıyacağı kablo sayısı ve eksen hareket mesafesi dikkate alınmalıdır. Zincirin içi fazla doldurulmamalı, kablolar çok sıkı bükülmemeli ve hareket sırasında sürtünme yapmamalıdır. Bu detaylar uzun vadede arıza riskini azaltır.

Bağlantı Aparatı Seçerken Nelere Dikkat Edilmeli?

Ahşap CNC router bağlantı aparatı seçerken ilk bakılması gereken konu uyumluluktur. Her makinenin hortum çapı, profil kanalı, spindle ölçüsü, vakum çıkışı ve toz emiş yapısı aynı değildir. Bu yüzden bağlantı parçası satın almadan önce makinedeki ölçüler net alınmalıdır.

  • Hortum iç ve dış çapı ölçülmelidir.
  • Vakum tabla çıkışı ile rekor tipi uyumlu olmalıdır.
  • Toz emiş adaptörü dust shoe ve hortumla aynı ölçüde olmalıdır.
  • T-slot somun kanal ölçüsüne uygun seçilmelidir.
  • Pens ve takım tutucu spindle standardına uygun olmalıdır.
  • Kablo taşıyıcı eksen hareket mesafesine göre seçilmelidir.
  • Bağlantı parçaları titreşime dayanıklı olmalıdır.
  • Hava kaçağı yapabilecek parçalar düzenli kontrol edilmelidir.
  • Plastik parçalar ısı, darbe ve talaş ortamına uygun olmalıdır.

Ucuz ama uyumsuz bir bağlantı aparatı üretimde daha büyük sorun çıkarabilir. Örneğin yanlış çaplı toz emiş adaptörü sistemin emiş gücünü düşürür. Zayıf vakum bağlantısı parça tutuşunu bozar. Kalitesiz T-slot somun gevşeyebilir. Bu nedenle bağlantı aparatlarında ölçü, malzeme kalitesi ve kullanım yeri birlikte değerlendirilmelidir.

Bağlantı Aparatlarında Bakım ve Kontrol

Bağlantı aparatları zamanla gevşeyebilir, kirlenebilir, talaşla dolabilir veya aşınabilir. Özellikle ahşap tozu ve reçine kalıntıları bağlantı yüzeylerinde birikerek performansı düşürebilir. Bu yüzden CNC router bakım planına bağlantı parçaları da dahil edilmelidir.

  • Hortum kelepçeleri gevşek mi kontrol edilmelidir.
  • Vakum rekorlarında hava kaçağı var mı bakılmalıdır.
  • Toz emiş adaptörleri talaşla tıkanmış mı incelenmelidir.
  • T-slot bağlantı cıvataları sıkı mı kontrol edilmelidir.
  • Pens ve takım tutucu yüzeyleri temiz tutulmalıdır.
  • Drag chain içinde kablo sıkışması var mı bakılmalıdır.
  • Plastik adaptörlerde çatlak veya kırık var mı incelenmelidir.
  • Conta, O-ring ve sealing plug parçaları yıprandığında değiştirilmelidir.

Düzenli kontrol yapılan bir bağlantı sistemi, üretimde beklenmedik duruşları azaltır. Basit bir hortum kaçağı, gevşek bir rekor veya kirli bir pens somunu bile kesim kalitesini bozabilir. Bu yüzden bağlantı aparatları yalnızca montaj sırasında değil, makinenin kullanım ömrü boyunca takip edilmelidir.

İkinci El Bağlantı Aparatı Alırken Dikkat Edilecekler

İkinci el CNC router bağlantı aparatları ekonomik olabilir; ancak ürünün durumu dikkatli incelenmelidir. Özellikle vakum bağlantıları, hortum adaptörleri, pens somunları, takım tutucular, T-slot bağlantıları ve drag chain parçalarında aşınma veya ölçü bozulması üretimde sorun çıkarabilir.

  • Plastik adaptörlerde çatlak var mı?
  • Hortum rekorları hava kaçırıyor mu?
  • Metal bağlantı parçalarında pas veya diş sıyırması var mı?
  • T-slot somun ve cıvatalar kanal ölçüsüne uygun mu?
  • Pens somunu ve takım tutucu yüzeyleri temiz mi?
  • Drag chain baklaları kırık veya gevşek mi?
  • Vakum bağlantılarında conta eksikliği var mı?
  • Toz emiş adaptörü doğru çapta mı?

Bağlantı aparatı küçük bir parça gibi görünse de yanlış veya yıpranmış ürün kullanmak üretim sırasında daha büyük maliyete neden olabilir. Özellikle yüksek devirli spindle, güçlü vakum ve hareketli kablo hattı bulunan CNC router makinelerinde bağlantı parçalarının sağlam olması gerekir.
