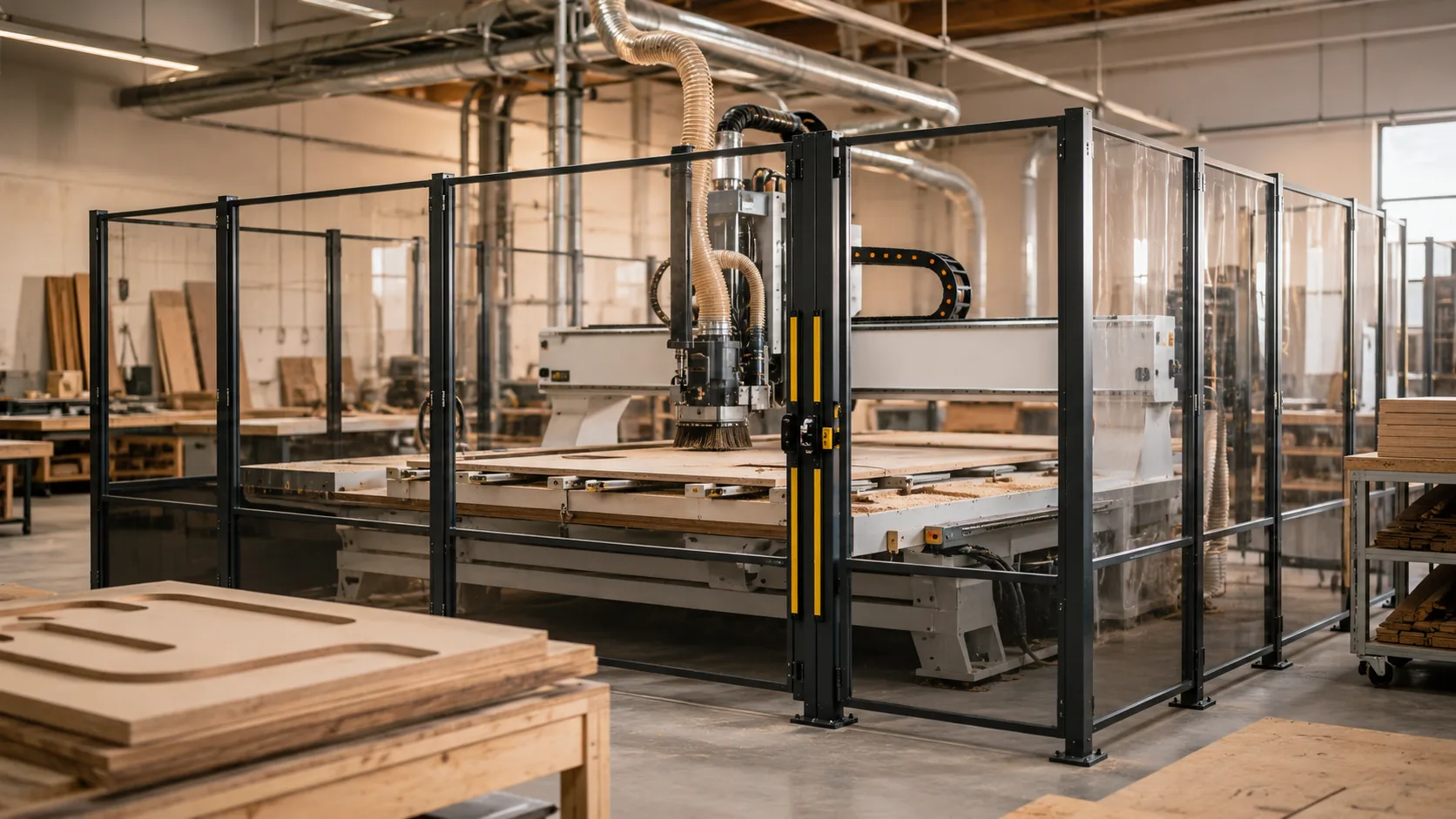

Ahşap CNC router emniyet bariyeri, makinenin çalışma alanını operatör ve çevredeki kişilerden güvenli şekilde ayırmak için kullanılan koruma sistemidir. CNC router makineleri yüksek devirli kesici takımla çalışır, tabla üzerinde X-Y-Z eksenlerinde hızlı hareket eder ve MDF, kontrplak, suntalam, masif ahşap gibi malzemeleri işlerken talaş, toz ve parça fırlatma riski oluşturabilir. Bu nedenle emniyet bariyeri yalnızca aksesuar değil, güvenli üretim düzeninin önemli bir parçasıdır.

Ahşap ve mobilya üretiminde kullanılan CNC router makineleri, özellikle büyük tabla ölçüsüne sahip olduğunda geniş bir hareket alanına sahiptir. Operatörün kesim sırasında makine alanına gereksiz yaklaşması, hareketli gantry ile temas etmesi veya kesici takım bölgesine el sokması ciddi risk oluşturabilir. Emniyet bariyeri bu riskleri azaltmak, makine çevresinde kontrollü bir çalışma alanı oluşturmak ve üretimi daha düzenli hale getirmek için kullanılır.

Ahşap CNC Router Emniyet Bariyeri Ne İşe Yarar?

Emniyet bariyerinin temel amacı, tehlikeli makine bölgesine kontrolsüz erişimi engellemektir. CNC router çalışırken kesici takım döner, makine eksenleri hareket eder, vakum tabla parça tutar ve toz emiş sistemi talaşı uzaklaştırır. Bu süreçte operatörün güvenli mesafede kalması gerekir. Bariyer sistemi, bu güvenli alanı fiziksel veya elektronik olarak tanımlar.

Doğru tasarlanmış bir emniyet bariyeri, yalnızca kişiyi makineden uzak tutmaz. Aynı zamanda fırlayan talaş, kırılan takım, yerinden oynayan küçük parça veya kesim sırasında oluşabilecek beklenmedik hareketlere karşı da koruma sağlar. Özellikle ağır hizmet tipi CNC router makinelerinde, üretim hızı ve kesim gücü arttıkça bariyer ihtiyacı daha kritik hale gelir.

  • Operatörün hareketli makine alanına kontrolsüz girmesini önler.
  • Dönen kesici takıma temas riskini azaltır.
  • Fırlayan talaş, kırık uç veya küçük parçalara karşı koruma sağlar.
  • Makine çevresinde düzenli ve güvenli çalışma alanı oluşturur.
  • Acil stop, ışık perdesi ve kilitli kapı sistemleriyle birlikte çalışabilir.
  • Üretim alanında iş güvenliği standardını yükseltir.
  • Bakım, temizlik ve takım değişimi sırasında kontrollü erişim sağlar.

Emniyet Bariyeri Hangi Risklere Karşı Kullanılır?

Ahşap CNC router makinelerinde risk yalnızca kesici takımdan ibaret değildir. Makine hareketi, tabla üzerindeki malzemenin oynaması, talaş ve toz oluşumu, takım kırılması, otomatik takım değiştirici hareketi, vakum tabla alanı ve elektrik-pnömatik yardımcı sistemler birlikte değerlendirilmelidir.

Örneğin büyük bir MDF panel kesilirken parça yeterince sabitlenmemişse kesim sonunda küçük parçalar hareket edebilir. Yanlış takım yolu veya kırık uç durumunda parça fırlaması yaşanabilir. Operatör kesim sırasında tabla içine uzanırsa hareketli gantry ile temas riski doğar. Emniyet bariyeri bu tür durumlarda makine ile insan arasında kontrollü sınır oluşturur.

  • Hareketli eksen ve gantry temas riski
  • Dönen spindle ve kesici takım tehlikesi
  • Fırlayan talaş, kırık uç veya parça riski
  • Otomatik takım değiştirici hareket alanı
  • Bakım sırasında beklenmedik çalıştırma riski
  • Toz ve talaşın üretim alanına yayılması
  • Yetkisiz kişilerin makine alanına girmesi

Ahşap CNC Router Emniyet Bariyeri Çeşitleri

CNC router makinelerinde kullanılan emniyet bariyerleri farklı yapılarda olabilir. Her işletme için tek bir çözüm doğru değildir. Makinenin ölçüsü, çalışma alanı, operatör erişimi, malzeme yükleme şekli, otomatik yükleme-boşaltma sistemi, üretim hızı ve risk değerlendirmesi birlikte düşünülmelidir.

  • Sabit çevre koruma bariyerleri
  • Alüminyum profil çerçeveli güvenlik panelleri
  • Şeffaf polikarbon koruma panelleri
  • Tel örgü makine koruma kafesleri
  • Kilitli güvenlik kapıları
  • Emniyet switchli kapı sistemleri
  • Işık perdesi ve ışık bariyeri sistemleri
  • Basınca duyarlı güvenlik paspasları
  • Güvenlik lazer tarayıcıları
  • Acil stop butonlu çevre koruma sistemleri

Basit bir atölye tipi CNC router için sabit panel ve ön erişim kapısı yeterli olabilir. Daha büyük endüstriyel makinelerde ise çevre bariyeri, ışık perdesi, kilitli kapı, reset butonu ve acil stop hattı birlikte kullanılabilir. Burada amaç üretimi yavaşlatmadan güvenli çalışma düzeni kurmaktır.

Sabit Çevre Koruma Bariyerleri

Sabit çevre koruma bariyerleri, makinenin etrafını fiziksel olarak ayıran en temel emniyet çözümlerindendir. Genellikle alüminyum profil, çelik çerçeve, tel örgü panel veya şeffaf koruma paneliyle oluşturulur. Bu sistemler makine çevresinde belirli bir güvenli alan bırakır ve operatörün kesim sırasında tehlikeli bölgeye yaklaşmasını engeller.

Sabit bariyerlerin en büyük avantajı basit, dayanıklı ve anlaşılır olmalarıdır. Operatör hangi alanın makine çalışma bölgesi olduğunu net görür. Ayrıca makine çevresinde düzen sağlar. Ancak bakım, temizlik, takım değişimi ve malzeme yükleme için kontrollü geçiş noktaları bırakılmalıdır.

Çevre bariyeri tasarlanırken yalnızca makinenin dış ölçüsüne bakmak yeterli değildir. Gantry hareket alanı, tabla kenarları, malzeme taşma payı, toz emiş hortumu, kablo taşıyıcı, operatör yolu ve servis erişimi de hesaba katılmalıdır.

Şeffaf Polikarbon Koruma Panelleri

Şeffaf polikarbon paneller, CNC router emniyet bariyerlerinde sık tercih edilen çözümlerden biridir. Bu paneller operatörün makineyi görmesini sağlarken, talaş ve küçük parça sıçramalarına karşı fiziksel koruma oluşturur. Özellikle kesim alanının gözle takip edilmesi gereken işlerde avantaj sağlar.

Ahşap işleme sırasında talaş yönü, kesim hattı, takım durumu ve parça hareketi operatör tarafından izlenmek istenebilir. Tamamen kapalı ve opak bir bariyer görüşü azaltabilir. Şeffaf panel bu noktada hem görünürlük hem de koruma dengesi sunar.

Polikarbon panel seçerken kalınlık, darbe dayanımı, montaj şekli, çizilme durumu ve temizlik kolaylığı dikkate alınmalıdır. İnce veya gevşek monte edilmiş paneller uzun vadede güvenli sonuç vermeyebilir. Panel bağlantıları titreşime karşı düzenli kontrol edilmelidir.

Işık Perdesi ve Işık Bariyeri Sistemleri

Işık perdesi, fiziksel kapı veya panel kullanmadan belirli bir hattı elektronik olarak izleyen güvenlik sistemidir. Verici ve alıcı üniteler arasında görünmeyen bir ışık alanı oluşur. Bu alan kesildiğinde sistem makineye durma sinyali gönderebilir. CNC router makinelerinde özellikle ön erişim alanı, malzeme yükleme bölgesi veya geniş giriş noktalarında kullanılabilir.

Işık perdesi, üretimde sık giriş-çıkış yapılan yerlerde pratik olabilir. Operatör bariyer kapısını sürekli açıp kapatmak zorunda kalmadan güvenlik alanı korunabilir. Ancak bu sistemin doğru çalışması için güvenlik mesafesi, makinenin durma süresi, ışık perdesinin çözünürlüğü, montaj yüksekliği ve kontrol devresi profesyonel şekilde hesaplanmalıdır.

Işık perdesi tek başına her zaman yeterli çözüm değildir. Makinenin yan ve arka kısımlarında sabit bariyer, giriş noktasında ışık perdesi ve reset sistemi birlikte kullanılabilir. Ayrıca sistem devre dışı bırakılmamalı, ışık perdesi önüne geçici engel koyularak güvenlik iptal edilmemelidir.

Kilitli Kapı ve Emniyet Switch Sistemleri

Emniyet bariyerlerinde en önemli noktalardan biri, kapı açıldığında makinenin güvenli tepki vermesidir. Kilitli kapı ve emniyet switch sistemleri, bariyer kapısının açık veya kapalı olduğunu kontrol eder. Kapı açıkken makinenin çalışması engellenebilir veya tehlikeli hareketler durdurulabilir.

Özellikle otomatik takım değiştirici, güçlü spindle, hızlı eksen hareketi ve büyük tabla bulunan CNC router makinelerinde kapı kontrolü önemlidir. Operatör bakım veya temizlik için içeri girdiğinde makinenin beklenmedik şekilde çalışmaması gerekir.

Kapı switchleri kolay devre dışı bırakılabilecek şekilde bağlanmamalıdır. Güvenlik sistemi üretimi zorlaştıran bir engel gibi değil, makine çalışma düzeninin doğal bir parçası olarak kurulmalıdır. Reset butonu ise tehlikeli alan görülebilecek bir noktada konumlandırılmalıdır.

Basınca Duyarlı Paspas ve Lazer Tarayıcı Kullanımı

Bazı CNC router uygulamalarında basınca duyarlı paspas veya güvenlik lazer tarayıcı gibi çözümler de kullanılabilir. Basınca duyarlı paspas, operatör tehlikeli alana bastığında makineye durma sinyali gönderebilir. Lazer tarayıcı ise belirlenen alan içinde insan veya engel algılayarak güvenlik kontrolü sağlayabilir.

Bu sistemler özellikle geniş makine çevrelerinde, robotlu yükleme-boşaltma uygulamalarında veya fiziksel bariyerin üretim akışını zorlaştırdığı alanlarda tercih edilebilir. Ancak doğru konumlandırma, zemin yapısı, makine durma süresi ve çalışma senaryosu dikkatle değerlendirilmelidir.

Emniyet paspası veya lazer tarayıcı kullanımı, uzmanlık gerektiren bir konudur. Yanlış yerleşim, makinenin geç durmasına veya gereksiz duruşlara neden olabilir. Bu yüzden sistem seçimi yapılırken makine üreticisi, otomasyon firması ve iş güvenliği uzmanı birlikte değerlendirme yapmalıdır.

Emniyet Bariyeri Seçerken Nelere Dikkat Edilmeli?

Ahşap CNC router emniyet bariyeri seçerken yalnızca fiyat veya görünüşe bakmak doğru değildir. Bariyerin makine risklerine uygun olması gerekir. Küçük bir masaüstü CNC ile 2100x3000 mm tabla ölçüsüne sahip ağır hizmet tipi CNC router aynı güvenlik ihtiyacına sahip değildir.

  • Makinenin tabla ölçüsü ve hareket alanı belirlenmelidir.
  • Kesici takım ve spindle tehlike bölgesi net hesaplanmalıdır.
  • Operatörün malzeme yükleme-boşaltma ihtiyacı değerlendirilmelidir.
  • Bariyer yüksekliği ve güvenli mesafe doğru planlanmalıdır.
  • Kapı, ışık perdesi veya switch sistemi gerekiyorsa kontrol devresiyle uyumlu olmalıdır.
  • Şeffaf panel kullanılacaksa darbe dayanımı ve montaj kalitesi kontrol edilmelidir.
  • Toz emiş hortumu, vakum bağlantıları ve kablo taşıyıcı için boşluk bırakılmalıdır.
  • Acil stop butonları kolay ulaşılabilir yerde olmalıdır.
  • Bakım ve servis erişimi tamamen engellenmemelidir.
  • Kurulum sonrası test ve düzenli kontrol yapılmalıdır.

Doğru bariyer, operatörü korurken üretimi gereksiz yere zorlaştırmamalıdır. Eğer bariyer kullanımı pratik değilse operatör zamanla sistemi devre dışı bırakmak isteyebilir. Bu nedenle iyi tasarım, güvenlik kadar kullanım kolaylığını da dikkate almalıdır.

Toz, Talaş ve Parça Sıçramasına Karşı Koruma

Ahşap CNC router makinelerinde emniyet bariyeri yalnızca insanın makineye yaklaşmasını önlemez. Aynı zamanda talaş ve küçük parça sıçramasını kontrol altında tutmaya da yardımcı olur. MDF, kontrplak ve masif ahşap işlenirken oluşan talaş, kesim bölgesinden dışarı savrulabilir. Takım kırılması veya parça gevşemesi durumunda daha ciddi sıçrama riski de oluşabilir.

Bu nedenle şeffaf panel, kapalı kabin, dust shoe ve güçlü toz emiş sistemi birlikte düşünülmelidir. Bariyer sistemi talaşın yayılmasını azaltırken, toz emiş sistemi kesim noktasındaki talaşı uzaklaştırır. Bu ikisi birlikte çalıştığında hem çalışma alanı daha temiz kalır hem de operatörün maruz kaldığı toz miktarı azalır.

Ahşap tozu özellikle yoğun üretim yapılan atölyelerde ciddiye alınmalıdır. Bariyer, toz emişin yerine geçmez; fakat tozun ve talaşın kontrolsüz yayılmasını azaltan yardımcı bir güvenlik unsurudur.

Mevcut CNC Router Makineye Emniyet Bariyeri Eklenebilir mi?

Birçok işletmede CNC router makinesi önce üretime alınır, emniyet bariyeri daha sonra düşünülür. Mevcut makineye sonradan bariyer eklemek mümkündür; ancak gelişigüzel panel koymak yeterli değildir. Makinenin hareket alanı, durma süresi, elektrik kontrol yapısı ve operatör erişimi incelenmelidir.

Sonradan kurulacak sistemde alüminyum profil çerçeve, tel örgü panel, polikarbon koruma, kilitli kapı, ışık perdesi, acil stop hattı ve güvenlik rölesi gibi bileşenler kullanılabilir. Fakat bu parçaların doğru şekilde bağlanması gerekir. Emniyet sistemi yalnızca görsel bariyer değil, gerektiğinde makineyi güvenli duruma alabilen bir yapı olmalıdır.

Eski makinelerde kontrol panosu, acil stop devresi ve sürücü yapısı yeni güvenlik ekipmanlarıyla uyumlu olmayabilir. Böyle durumlarda elektrik ve otomasyon kontrolü yetkili kişiler tarafından yapılmalıdır.

İkinci El Emniyet Bariyeri Alırken Kontrol Edilecekler

İkinci el ahşap CNC router emniyet bariyeri veya güvenlik ekipmanı alırken yalnızca ölçüye bakmak yeterli değildir. Bariyer panellerinin sağlamlığı, bağlantı ayakları, switchler, kablolar, ışık perdesi üniteleri ve acil stop butonları dikkatle kontrol edilmelidir.

  • Panel veya profil gövdesinde eğilme var mı?
  • Polikarbon yüzeyde çatlak, kırık veya görüşü engelleyen çizik var mı?
  • Kapı menteşeleri ve kilit mekanizması sağlam mı?
  • Emniyet switchleri çalışıyor mu?
  • Işık perdesi verici ve alıcı üniteleri eşleşiyor mu?
  • Kablo ve konnektörlerde hasar var mı?
  • Acil stop butonları mekanik olarak sağlam mı?
  • Montaj ayakları ve bağlantı parçaları eksiksiz mi?
  • Makine ölçülerine ve çalışma alanına uygun mu?

Güvenlik ekipmanlarında arızalı veya eksik parça kullanmak risklidir. Özellikle ışık perdesi, switch, güvenlik rölesi ve acil stop hattı gibi ürünlerin çalışır durumda olduğu test edilmelidir. Emin olunmayan ürünlerde uzman kontrolü yapılmadan kurulum yapılmamalıdır.

Emniyet Bariyeri Bakımı ve Periyodik Kontrol

Emniyet bariyeri kurulduktan sonra kontrolsüz bırakılmamalıdır. CNC router makineleri titreşimli, tozlu ve yoğun talaşlı ortamlarda çalışır. Zamanla panel bağlantıları gevşeyebilir, switchler kirlenebilir, ışık perdesi yüzeyi tozlanabilir veya acil stop butonları hasar görebilir.

  • Bariyer bağlantı vidaları düzenli kontrol edilmelidir.
  • Kapı switchleri ve kilit sistemi test edilmelidir.
  • Işık perdesi yüzeyi temiz tutulmalıdır.
  • Acil stop butonlarının çalıştığı doğrulanmalıdır.
  • Polikarbon veya tel panel hasarları takip edilmelidir.
  • Toz emiş hattı ve bariyer çevresi temizlenmelidir.
  • Yetkisiz müdahale veya devre dışı bırakma olup olmadığı kontrol edilmelidir.
  • Bakım sonrası makine güvenli şekilde yeniden başlatılmalıdır.

Emniyet bariyeri, üretim alanında “kuruldu ve bitti” denilecek bir parça değildir. Makine kullanıldıkça, operatör alışkanlıkları değiştikçe ve üretim düzeni büyüdükçe güvenlik sistemi de gözden geçirilmelidir.
